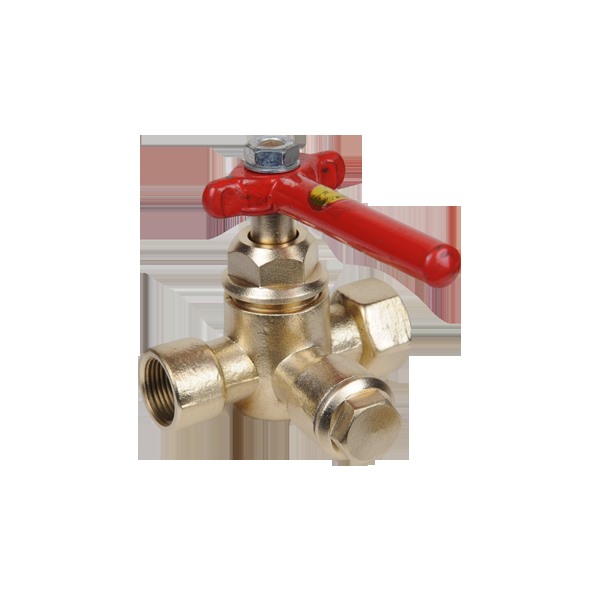

液动​三通阀工作原理

- 2017-10-11 -


    液动三通阀传统的介质过滤器为了达到工作和反冲洗要求,一般需配备五至六只手动阀门。需按照一套标准的程序进行反冲洗,同时为了达到较好的冲洗效果,需额外配备压缩空气或滤后清水和反冲泵。设备运行耗水、耗电量较大。

     液动三通阀采用全新三通隔膜阀来设计的介质过滤器可以有较好的表现,该种阀门在结构设计上具有多项专利,采用模块化设计,结构紧凑、易于安装使用、可长时间免维护工作。该阀门中没有轴承和复杂的滚动隔膜机构部件,其先进控制技术和优越性能表现经时间验证是稳定而可靠的。

      三通隔膜阀做为反冲洗阀,主要应用在介质过滤器上,一般使用时安装于过滤器的进水口,如砂滤器、活性炭过滤器、海绵铁过滤式除氧器等。其优越特性包括:独特的隔膜驱动杆装置,该装置确保冲洗口打开时供水口关闭,较短的动作行程确保水流方向能顺畅地改变,保证水源供应,防止供水与冲洗废水混合。

      液动三通阀隔膜与阀杆结为一体,当隔膜动作带动时阀杆上下移动。正常工作时由于进水口水压作用,阀杆上移至顶部,进水口与过滤器连通;反冲洗时控制水自阀盖上端的控制口流入,使隔膜带动阀杆向下移动至阀座底部,进水口被关闭,排水口与过滤器连通;此时过滤器的出水口如果有压力水,水将从过滤器的顶部流出,从而过到反洗的目的。

与前面图例不同,此三通阀在工作时为直通流向。液压控制信号由阀侧部进入。本阀应用情况更多。

三通阀的控制水压(气压)来源,可以是三通前导电磁阀(见后面专门产品介绍)或是液压分配器(详见液动隔膜二通阀中相关介绍)。也可通过手动给出液压信号,使三通阀动作完成冲洗。

    液动三通阀主要应用:根据装填填料、过滤器件的不同,采用液压式三通阀可以配套用于不同的设备,如盘式过滤器、海绵铁除氧器、锰砂除铁设备、石英沙过滤器、多介质过滤器、活性碳过滤器、除氟设备、全自动软水器等。

用户也可根据需要,在特殊的需要三路接口不同时导通的用水场合都可以使用三通阀。
