丝口式截止阀
您现在的位置: 首页 > 公司产品 > 截止阀

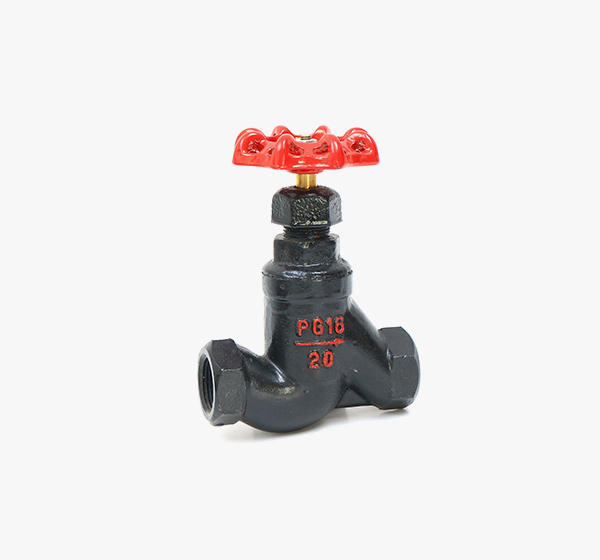

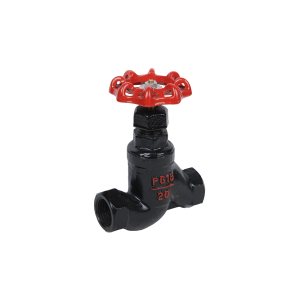

丝口式截止阀
丝口式截止阀

丝口式截止阀或装在管路或设备上,用以启闭管路中的介质,适用介质水、蒸汽,温度t≤200℃,压力PN1.6。204 J11T-16 J11H-16 J11F-16型代号:204 J11T-16 J11H-16 J11F-16型内螺纹截止阀主要技术参数公称压力 PN1.6MPa强度试验压力2.4密封试验压力1.6工 作 温 度≤150℃工作介质:水、蒸汽、油类零件名称材 料阀体、阀盖、阀辨铸钢、灰铸铁、铜合金密封

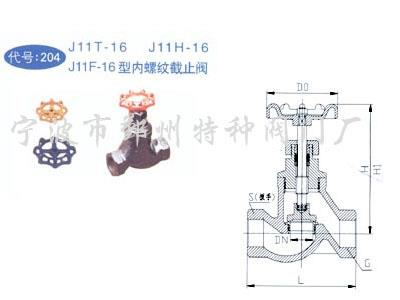

代号:204 J11T-16 J11H-16 J11F-16型内螺纹截止阀

主要技术参数

公称压力 PN1.6MPa
强度试验压力2.4
密封试验压力1.6
工 作 温 度≤150℃
工作介质:水、蒸汽、油类


零件名称材 料
阀体、阀盖、阀辨铸钢、灰铸铁、铜合金
密封圈黄铜、不锈钢
阀杆黄铜、不锈钢
填料聚四氟乙烯(塑料王)
垫片石棉橡胶板


代码公称通径 DN管螺纹 G(mm)尺寸备注
LSHH1DO
20A-15151/2"902712012960
20A-20203/4"1003412613660
20A-25251"1204614015480
20A-323211/4"14055>15216290
20A-404011/2"1706516518090
20A-50502"20075178200100

备注:密封面材料:当代号中A=4时为黄铜,A=5时为不锈钢,A=6时为聚四氟乙烯(塑料王)。
