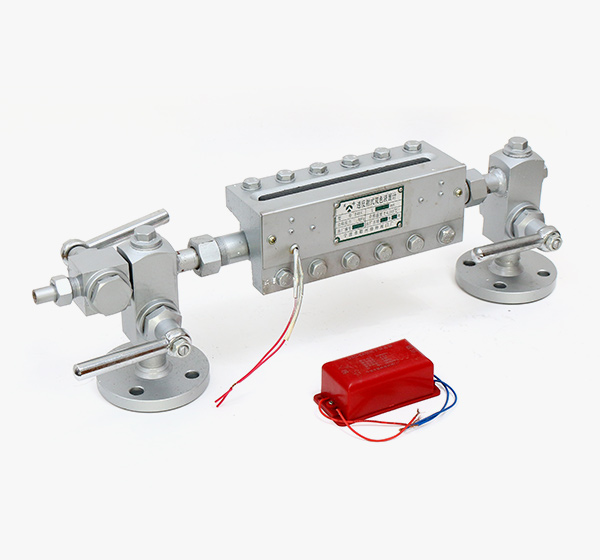

钢体双色液位计

钢体双色液位计

本水位计适用于工作温度t≤220℃的蒸汽锅炉或贮集器,通过玻璃板上显示的红色(有水)和绿色(无水)二种颜色指示液位高低之用。109 B49H-25(40)型代号:109 双色水位计公称压力 PN2.5(4.0)MPa强度试验压力4.0(6.4)密封试验压力2.5(4.0)工作温度≤225℃工作介质:水、蒸汽、油类主要零件材料

  • 产品详情页1

  • 产品详情页2

  • 附加产品资料

  • 产品说明

本水位计适用于工作温度t≤220℃的蒸汽锅炉或贮集器,通过玻璃板上显示的红色(有水)和绿色(无水)二种颜色指示液位高低之用。

109 B49H-25(40)型

代号:109 双色水位计



公称压力 PN

2.5(4.0)

MPa

强度试验压力

4.0(6.4)

密封试验压力

2.5(4.0)

工作温度

≤225℃

工作介质:水、蒸汽、油类


主要零件材料


零件名称

材 料

阀 体

Q235、锻钢

密封件

石 墨

玻璃垫片

石 墨

玻 璃

低碱高硼硅


代号

尺寸(mm)

L

L1

D

D1

D2

Z-φd

109-300

300

145

115(105)

85(75)

65(55)

4-φ14

109-350

350

172

109-440

440

200

109-A

A

B
